【3D列印】電池收納盒 0.3mm 的祕密

自從上一篇自己的印章盒自己印之後，很久沒動我的3D印表機了。

有一天看到辦公室的乾燥箱裡橫躺著幾顆電池，這些應該都是還堪用的電池，只是怕放在機器裡，有漏液的問題，這可真是個好習慣呀～

可是這幾顆電池在乾燥箱裡滾來滾去，實在不是辦法。有沒有解決的方法呢？這又讓我想要自己來印一個吧。

不過這次我自己先思考：我想要一個什麼樣的電池收納盒呢？

很快我就想到：

1.要讓電池站著，防止滾來滾去，滾久了也許滾到雲深不知處了。

2.一個電池有一個專屬位置，亦即不要像筆筒那樣。

3.三號電池、四號電池都要能放。

4.這個收納盒本身要穩，不要放著放著它也倒了。

5.它要能互相連結。（這時我想到的是「卡榫」）

不過，很抱歉，thingiverse 並沒有我想要的成品可供下載。嗯～3D printer 出動！

用游標卡尺量一量三號四號電池的直徑後，很快就算出長寬高應該各是 36.6 x 36.6 x 20 mm，這實在不困難。

那…卡榫怎麼做呢？在此之前我完全沒有做卡榫的經驗。只能想到像是塑膠地板，或是拼圖的樣子。不過，卡榫改用圓形應該會簡單一點吧？

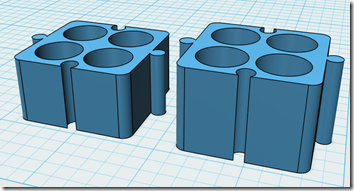

這就完成了我的第一版。

然後就是一連串的測試階段了。

目前3D印表機最大的障礙可能是速度，因為實在太慢了。印這樣一個小東西，要花2.5小時…好不容易印好了，卻無法銜接，很令人洩氣！

所幸，今天寫這篇文章，就是希望有緣人看到，可以節省時間。

先講結論：0.3mm

在這些測試之中，我發現，二個東西要吻合，它們之間要有 0.3mm 的間隙。

例如：三號電池的直徑是 14.3mm ，那麼要有適合它的洞，這個洞的直徑要挖多大比較好呢？
答：14.3mm+0.3mm=14.6 mm。

卡榫的凹入部份，直徑是5mm，則凸起部份直徑應是多大呢？
答：5mm-0.3mm=4.7mm。(凸起部份要比凹入部份小一點)

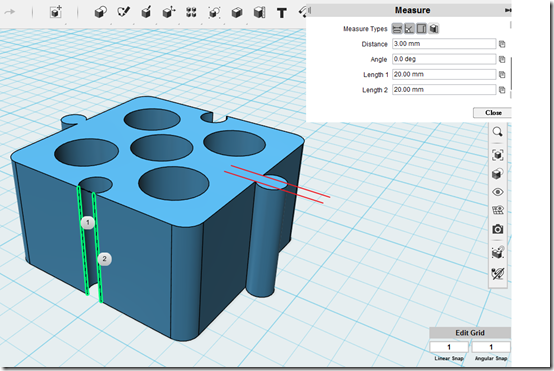

（參考下圖）

(1)(2)的距離是 3mm ，則紅線的間隔應該是多少比較恰當呢？
答：3mm-0.3mm = 2.97mm

●●●結論：0.3mm 是一個恰當的間隙。

其它注意事項：

一、解析度要設定為 0.1mm

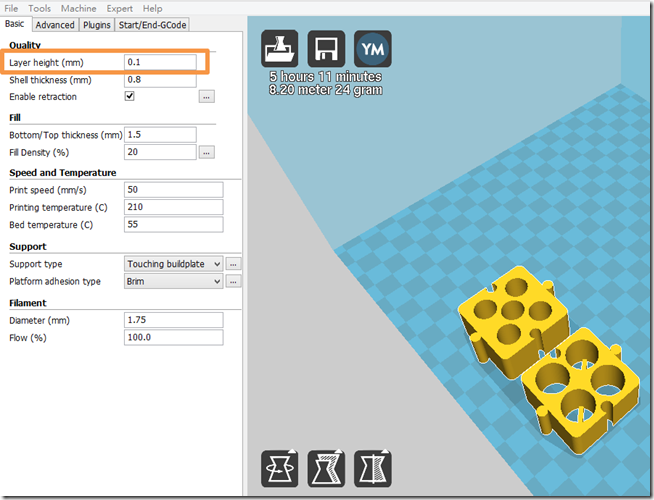

切片軟體(我使用 Cura )，切片時，解析務必要設定為 0.1mm ，根據經驗，如果設定為 0.2mm ，則總是會有某一部份無法順利銜接。

二、一次印二個

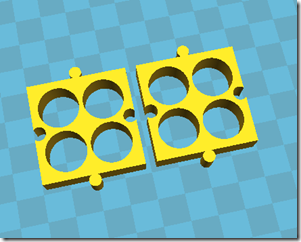

在測試期間，最好一次印二個，以下圖為例，可以測試是不是兩兩都能榫接得很好。如果拿去跟別的已經印好的成品榫接，則失去精準度。

接下來就來看看成品囉～ show time ~~

如有需要，請到這裡下載。
