OSEP scratch3 (使用micro:bit 連接EZ Start Kit+ 擴充板)

EZ Start Kit+ 擴充板(註)是一塊整合感測元件在板子上的擴充學習板，可省去教學時接線的困擾。

使用OSEP scratch3 控制Micro:bit(Micro:bit More) 需要先做準備。

https://2blog.ilc.edu.tw/868/47132/

接著就可以連接 [micro:bit EZ Start Kit 擴充板] (註)開始使用。

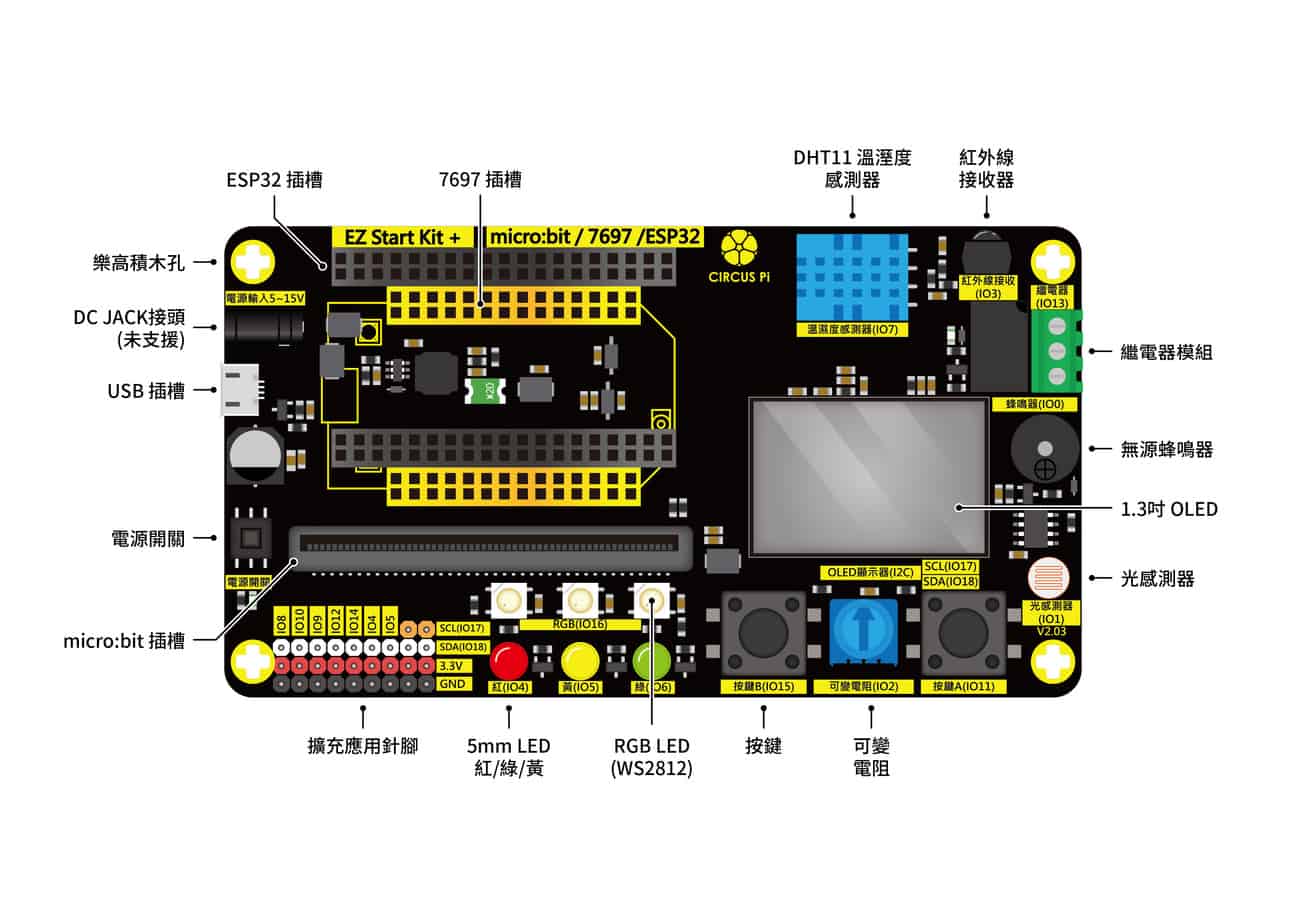

零件排列圖：

圖片來源：https://www.circuspi.com/wp-content/uploads/2022/01/Q1.jpg

腳位對照圖

圖片來源：https://www.circuspi.com/wp-content/uploads/2022/06/Q2.jpg

註：

擴充板功能說明： EZ Start Kit+ 擴展板（micro:bit）

• 三合一擴展板：支援micro:bit、Linkit 7697 及 ESP32 三種開發板，依照專案需求選擇開發板，開發模式更多元。
• 樂高積木孔：可配合樂高專案應用。
• 按鍵A&B：直徑約6.5mm的黑色圓形小按鈕，兩顆按鈕能讓您輸入指令並控制擴展板。
• DHT11溫溼度感測器：可以量測溫溼度。量測值：空氣中的溫度(0~50度)，與相對溼度(百分比)，量測完成的數值可顯示於1.3吋的OLED液晶螢幕。
• 單色LED：單色LED共有三個顏色，分別是紅色、黃色、綠色。 有了這三顆燈除了可以練習如何用程式點亮LED，也能製作紅綠燈小專題。
• 光感測器：採用光敏電阻來檢測環境光的強弱，量測數值範圍是0~4095，數值越大表示光強度越強。
• RGB LED：單色LED上方有相同數量的RGB LED燈，與普通的彩色LED不同之處為自帶驅動晶片。只需一條訊號線即可控制點亮不同顏色。
• 無源蜂鳴器：能使用程式來讓它發出聲響，也可利用它來播放自己編寫的音樂或是當作警報器使用。
• 紅外線接收：可以接收紅外線遙控器發出的訊息，執行此功能需搭配紅外線遙控器使用。
• OLED顯示器：1.3吋的OLED螢幕，能顯示感測器所讀到的數值外，也能用於程式除錯。
• 繼電器：主要功能是可用小電流控制大電流元件，簡言而之是一個電子開關，當送電給它時，內部會接通，反之則斷開。
• 可變電阻：透過程式讀取可變電阻可得到0~4095的數值，調整數值的方法可透過旋轉可變電阻來改變，可用來製作需要調節控制的專案，例如：透過可變電阻調整LED亮度。

其他教學：

https://www.circuspi.com/index.php/2020/09/23/ez-start-kit-microbit/
