Arduino第二課(LED)
宜蘭縣竹林國小陳金助老師

一、認識LED：

發光二極體（英語：Light-Emitting Diode，縮寫：LED）是一種能發光的半導體電子元件，LED與一般的白熾燈不同，只能在順向電流流過時才能發光，也就是連接時方向要正確才會形成通路發光。（國中生可以教進一步的辨識方法，作用原理）

二、連接Arduino讓LED閃爍

取一顆紅色LED，LED長腳接Arduino板數位腳位13，LED短腳接Arduino板GND

註：這個方法LED容易燒壞，請不要接太久。

三、認識麵包板

方便連接電子零件的電路板

四、電阻

在線路中控制某一部份電路的電壓和電流比例，避免主要零件因為電壓太高、電流太大而燒毀。（國中生可以教他們認識色碼，分辨電阻值，利用網路或app查電阻值）

五、簡單電路

電池，燈泡，電阻連接成通路，燈泡就會發光。

如果使用Arduino板來連接，用LED取代燈泡，電池正極改接5V，負極改接GND

連接Arduino讓LED發光

紅色LED長腳(正極)接Arduino的5V，短腳(負極)串接220歐姆電阻後接地(GND)，這樣就形成一個通路，LED就會點亮。

六、連接Arduino讓LED閃爍

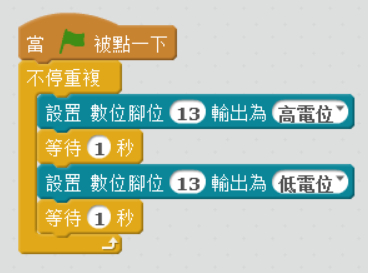

將LED長腳改接Arduino板數位腳位13，由數位腳位13來控制輸出高電位(5V)或低電位(0V)。

當輸出為高電位(5V)時LED亮，低電位(0V)時LED熄滅。

七、如果將LED長腳改接Arduino板的其他數位腳位時，程式要如何修改？

例如：將LED長腳改接Arduino板數位腳位11

只要將[設置數位腳位]改成11就可以了。

八、延伸：

1.兩組合作，接兩組迴路，讓兩顆LED輪流閃爍。

2.再多找幾組合作，讓多顆LED輪流閃爍。

———————————————————————

註：文中的Arduino 圖使用 Fritzing 電路設計軟體製作。

———————————-
